一、名称

电磁弹射演示仪

二、制作者

刘清静、田思进

三、指导教师

代珍兵

四、原理

首先，航母船身由PVC板拼接而成，在船身内有直流变压器，负载、电流表、汝磁铁和开关。该直流变压器采用低电压和高电流，可以提供最大电流为20安。负载中的电阻采用并联的连接方式，并在支路上设有开关，可以实现三次电流大小的改变。同时，甲板上的数字电流表可以直观显示电流的大小，有两根半米长的黄铜棒做导轨，由较短黄铜棒做导体，通电后，导体棒在安培力的作用下推动飞机向前运动。

五、功能

该教具结构简单，用磁铁提供磁场，用金属导体棒代替磁悬浮电磁弹射车学生能更好地进行模型建构，理解电磁弹射的基础原理，简单易懂，激发学生的动手能力和深入了解电磁弹射的欲望。此教具采用磁铁提供磁场，而不是电磁铁加大电容，且大电容提前充好电危险，可以省去为电容充电的时间。通过介绍我国军事上的成就自主建造的新型航空母舰福建舰，可以增强民族自豪感和爱国情怀。也可以让学生关注科技进步和社会发展，加深物理与生活的联系。

六、使用方法

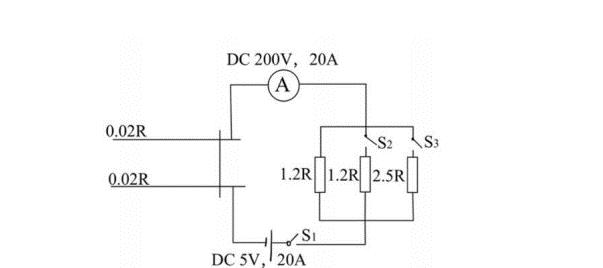

本实验电路图如下所示，先让开关 S2、S3闭合。（1）将S1闭合，通电后金属棒受到安培力的作用推动飞机向前运动，用小红旗记录飞机停下的位置A，断开S1。(2)将开关S3断开，再次闭合S1，用小红旗记录飞机停下的位置B，断开S1。(3)将开关 S2断开，再次闭合S1，用小红旗记录飞机停下的位置C，断开S1。

编辑：代珍兵
